Jinsheng Mist Forest-ระบบหมอกแรงดันสูงเป็นหนึ่งในผู้ผลิตชั้นนำและซัพพลายเออร์ของข้อต่อทางกลในประเทศจีน หากคุณกำลังจะขายส่งข้อต่อเชิงกลราคาถูกที่ผลิตในประเทศจีน ยินดีรับตัวอย่างฟรีจากโรงงานของเรา ผลิตภัณฑ์ที่กำหนดเองทั้งหมดมีคุณภาพสูงและราคาต่ำ

ข้อต่อทางกล - โซลูชันการเชื่อมต่อและซ่อมแซมท่อที่ปลอดภัยสำหรับระบบพ่นหมอกแรงดันสูง-

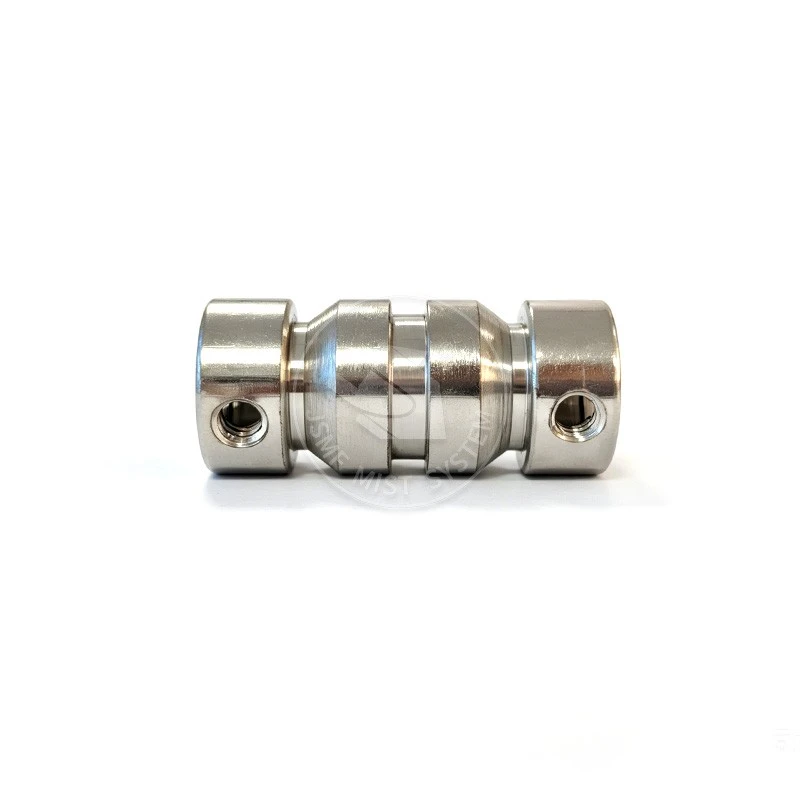

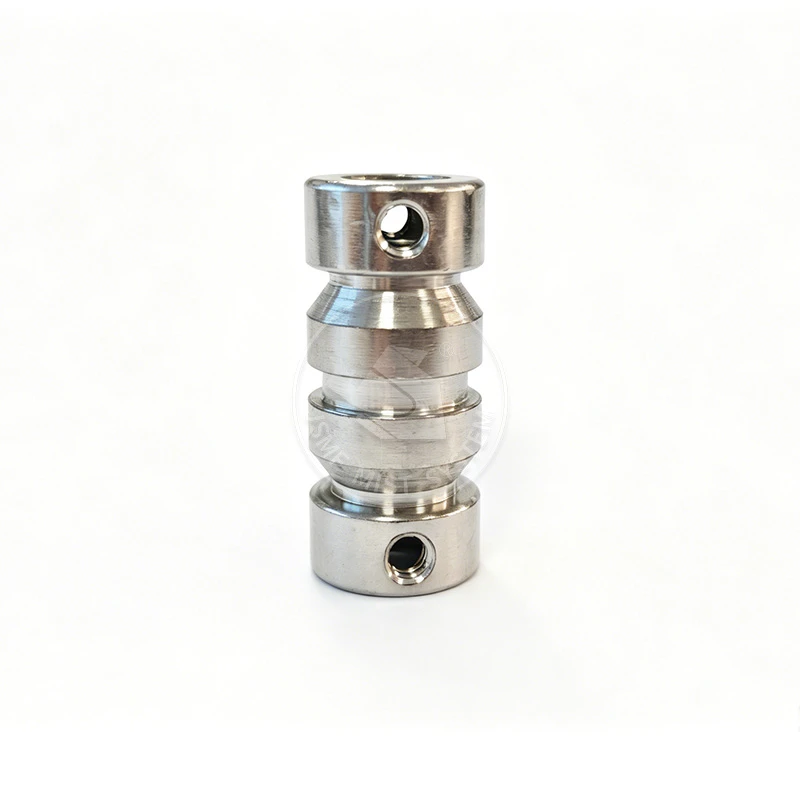

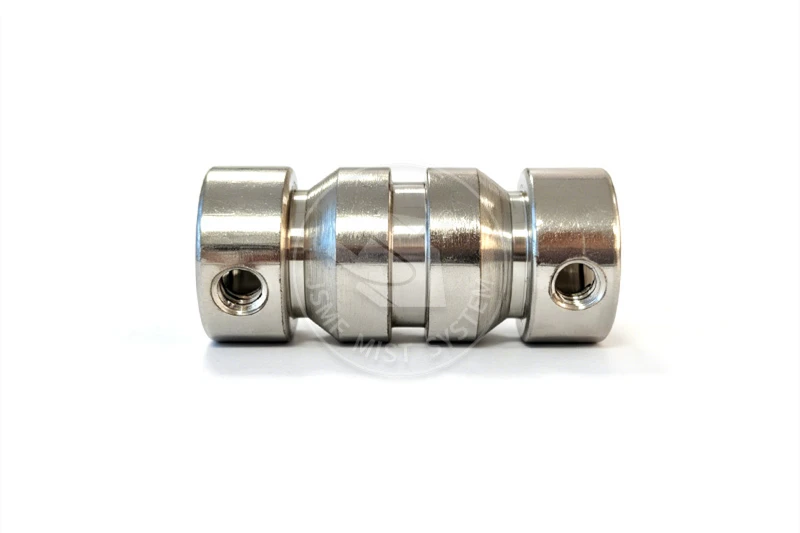

ที่ข้อต่อทางกลเป็นตัวแทนของโซลูชันทางวิศวกรรมของ Jinsheng Mist สำหรับการต่อส่วนต่างๆ ของท่อหรือการซ่อมแซมแนวที่เสียหายในการติดตั้งละอองแรงดันสูง-โดยไม่ต้องเชื่อม ร้อยเกลียว หรือเครื่องมือพิเศษ ข้อต่อที่มีความแม่นยำ-ด้วยเครื่องจักรนี้มีการออกแบบข้อต่อเชิงกลที่แข็งแกร่ง ซึ่งสร้างการเชื่อมต่อที่ปลอดภัย-และไม่มีการรั่วไหลที่แรงดันใช้งานสูงสุด 70 บาร์ ในขณะเดียวกันก็รองรับการวางท่อที่ไม่ตรงแนวเล็กน้อยและการขยายตัวจากความร้อน ออกแบบมาสำหรับทั้งการติดตั้งและการใช้งานการบำรุงรักษาใหม่ ข้อต่อเชิงกลนี้เพิ่มความคล่องตัวในการประกอบระบบ ลดการหยุดทำงานระหว่างการซ่อมแซม และมอบ-ความน่าเชื่อถือในระยะยาวสำหรับระบบพ่นละอองในที่พักอาศัย อาคารพาณิชย์ และอุตสาหกรรมทั่วโลก

คุณสมบัติผลิตภัณฑ์

การออกแบบข้อต่อทางกลที่แข็งแกร่ง

ของเราข้อต่อท่อกลใช้สถาปัตยกรรมการยึดที่ได้รับการพิสูจน์แล้ว:

ข้อต่อทางกลด้านข้างคู่-: ปลายทั้งสองข้างมีด้ามจับแบบกลไกที่ปลอดภัยสำหรับการยึดท่อ

แขนยาว-: ให้การสนับสนุนอย่างต่อเนื่องทั่วทั้งข้อต่อเพื่อเพิ่มความมั่นคง

ช่วงการหนีบที่ปรับได้: รองรับท่อขนาดเส้นผ่านศูนย์กลางต่างๆ (4 มม. ถึง 12 มม. OD)

การลดแรงสั่นสะเทือน: EPDM หรือปะเก็นยางดูดซับแรงสั่นสะเทือนของระบบและค้อนน้ำ

การก่อสร้างวัสดุพรีเมี่ยม

ที่ขั้วต่อท่อข้อต่อทางกลผลิตจากวัสดุที่ทนทาน:

สแตนเลส 304/316L: ต้านทานการกัดกร่อนสูงสุดสำหรับสภาพแวดล้อมกลางแจ้งและอุตสาหกรรมที่รุนแรง

ทองเหลือง: ตัวเลือกที่คุ้มค่า-พร้อมความต้านทานการกัดกร่อนที่ดีสำหรับการใช้งานเชิงพาณิชย์

เหล็กชุบสังกะสีแบบจุ่มร้อน-: ตัวเลือกราคาประหยัด-พร้อมการป้องกันสนิมที่ดียิ่งขึ้น

โพลีเมอร์ต้านทานรังสียูวี-: ตัวเลือกน้ำหนักเบาและไม่นำไฟฟ้า-สำหรับการติดตั้งในที่พักอาศัย

ตัวเลือกการกำหนดค่าที่หลากหลาย

การมีเพศสัมพันธ์ที่เท่าเทียมกัน: พอร์ตทั้งสองมีเส้นผ่านศูนย์กลางเท่ากันเพื่อการเดินท่อที่สม่ำเสมอ

ลดการมีเพศสัมพันธ์: ขนาดพอร์ตที่แตกต่างกันสำหรับการเปลี่ยนระบบ

สลิป-แก้ไขข้อต่อ: ออกแบบขยายได้เพื่อซ่อมแซมส่วนท่อที่เสียหาย

ข้อต่อแบบมีหน้าแปลน: ปลายด้านหนึ่งเป็นหน้าแปลนสำหรับอุปกรณ์หรือการเชื่อมต่อวาล์ว

วิศวกรรมความแม่นยำ

การตัดเฉือนพิกัดความเผื่อแน่น: รับประกันความพอดีและการยึดเกาะที่มั่นคงในทุกการเชื่อมต่อ

เส้นทางการไหลภายในที่ราบรื่น: ลดแรงดันตกที่จุดเชื่อมต่อให้เหลือน้อยที่สุด

ระดับแรงดันระเบิด: ทดสอบถึง 150+ บาร์เพื่อความปลอดภัย

ช่วงอุณหภูมิ: ประสิทธิภาพที่มั่นคงตั้งแต่ -20 องศาถึง 80 องศา

ข้อได้เปรียบที่สำคัญ

ปลอดภัย รั่วไหล-การเชื่อมต่อฟรี
ระดับความดันสูง-: เหมาะสำหรับระบบพ่นหมอกที่มีแรงดันใช้งานสูงสุด 70 บาร์

ด้ามจับแบบกลคู่: ปลายทั้งสองข้างยึดแน่นภายใต้การสั่นสะเทือนของระบบอย่างต่อเนื่อง

เสถียรภาพทางความร้อน: รองรับการขยายและหดตัวของท่อโดยไม่คลายตัว

การซีลวงแหวนโอ-คู่: ป้องกันน้ำหยดและการสูญเสียแรงดันที่จุดเชื่อมต่อ
ติดตั้งและซ่อมแซมอย่างรวดเร็ว

เครื่องมือ-การประกอบที่มีประสิทธิภาพ: ต้องใช้ประแจมาตรฐาน-ไม่จำเป็นต้องใช้เครื่องมือพิเศษ

ไม่มีการเชื่อมหรือเกลียว: ขจัดความจำเป็นในการขอใบอนุญาตทำงานที่ต้องใช้ความร้อนหรืออุปกรณ์ทำเกลียวท่อ

ปรับได้บน-ไซต์งาน: ละเอียด-ปรับตำแหน่งท่อและการวางแนวระหว่างการติดตั้ง

พร้อมซ่อมฉุกเฉิน: เปลี่ยนส่วนท่อที่เสียหายอย่างรวดเร็วโดยไม่ต้องระบายน้ำของระบบ-
ความน่าเชื่อถือในระยะยาว-
ความต้านทานการกัดกร่อน: วัสดุระดับพรีเมียมทนทานต่อการสัมผัสกลางแจ้งและสภาพแวดล้อมที่รุนแรง

การบำรุงรักษาน้อยที่สุด: เมื่อติดตั้งแล้ว ต้องมีการตรวจสอบด้วยสายตาเป็นระยะเท่านั้น

การออกแบบที่ใช้ซ้ำได้: สามารถถอดออกและติดตั้งใหม่ได้ในระหว่างการแก้ไขระบบ

อายุการใช้งานยาวนานขึ้น: อายุการใช้งานที่คาดหวัง 15+ ปีในสภาวะมาตรฐาน
ต้นทุน-โซลูชันที่มีประสิทธิภาพ
ลดเวลาแรงงาน: การติดตั้งเร็วขึ้น 50% เมื่อเทียบกับข้อต่อแบบเชื่อมหรือแบบเกลียว

ลดขยะวัสดุ: การออกแบบที่ปรับได้รองรับการเปลี่ยนแปลงการวัดภาคสนาม

ไม่มีทักษะเฉพาะทาง: ผู้รับเหมาทั่วไปสามารถติดตั้งได้โดยไม่ต้องเชี่ยวชาญระบบหมอก

เวลาหยุดทำงานน้อยที่สุด: เปลี่ยนด่วนระหว่างการบำรุงรักษาหรือการซ่อมแซมฉุกเฉิน

ข้อมูลจำเพาะด้านประสิทธิภาพ

พารามิเตอร์	ข้อมูลจำเพาะ
แรงดันใช้งาน	สูงถึง 70 บาร์ (ทดสอบจนระเบิด 150+ บาร์)
ความเข้ากันได้ของท่อ	4 มม., 6 มม., 8 มม., 10 มม., 12 มม. OD (เลือกได้)
ตัวเลือกวัสดุ	304 SS, 316L SS, ทองเหลือง, เหล็กชุบสังกะสี, โพลีเมอร์
ช่วงอุณหภูมิ	-20 องศาถึง 80 องศา (ขึ้นอยู่กับวัสดุ)
ประเภทการเชื่อมต่อ	ข้อต่อเชิงกล (แบบกด-เพื่อ-ล็อคหรือยึด-)
ค่าสัมประสิทธิ์การไหล	แรงดันตกคร่อมน้อยที่สุด (<0.1 bar at rated flow)
ความต้านทานการสั่นสะเทือน	ทดสอบที่ช่วงความถี่ 10 Hz–1000 Hz
การรับรอง	CE, RoHS, ISO9001, NSF (ตัวเลือกน้ำดื่ม)

สถานการณ์การใช้งาน

อุตสาหกรรม	แอปพลิเคชัน
ที่อยู่อาศัย	ระบบพ่นหมอกในสวนหลังบ้าน, ระบบทำความเย็นในลานบ้าน, ระบบท่อรอบสระว่ายน้ำ
ทางการค้า	การระบายความร้อนของร้านอาหารกลางแจ้ง, ช้อปปิ้งพลาซ่าหมอก, บริเวณโรงแรม
ทางอุตสาหกรรม	การพ่นหมอกในโรงงาน การควบคุมฝุ่นในคลังสินค้า ระบบท่าเรือขนถ่าย
เกษตรกรรม	การกระจายละอองเรือนกระจก, การกำหนดเส้นทางท่อระบายความร้อนสำหรับปศุสัตว์
ภูมิประเทศ	ลักษณะของน้ำมีหมอก, โซนระบายความร้อนของสวนสาธารณะ, ท่อแสดงสวน
สิ่งอำนวยความสะดวกสาธารณะ	ระบายความร้อนบริเวณป้ายรถเมล์, หมอกทางเดินคนเดิน, ขอบสนามกีฬา

การเปรียบเทียบทางเทคนิค

คุณสมบัติ	ข้อต่อทางกล	ข้อต่อเชื่อม	ข้อต่อเกลียว
เวลาติดตั้ง	5–10 นาที	30–60 นาที	20–40 นาที
เครื่องมือที่จำเป็น	ประแจมาตรฐาน	อุปกรณ์เชื่อม	ที่สนท่อ, ประแจ
การนำกลับมาใช้ใหม่	สูง	ไม่มี	ต่ำ
ความต้านทานการรั่วไหล	ยอดเยี่ยม (โอ- วงแหวนคู่)	ดี (ขึ้นอยู่กับการเชื่อม)	ปานกลาง
ระดับทักษะ	ระดับเริ่มต้น	มืออาชีพ	ระดับกลาง
ต้นทุนการติดตั้งทั้งหมด	ต่ำสุด	สูงสุด	ปานกลาง

แนวทางการติดตั้ง

การเตรียมท่อn

ขั้นตอน	การกระทำ
1	ตัดท่อสี่เหลี่ยมโดยใช้คัตเตอร์ตัดท่อหรือใบมีดคม
2	ขัดปลายท่อเพื่อขจัดขอบที่ขรุขระ
3	ตรวจสอบให้แน่ใจว่าปลายท่อสะอาดและไม่มีเศษซาก
4	ทำเครื่องหมายความลึกของการแทรกบนท่อเพื่อตรวจสอบยืนยัน

ขั้นตอนการติดตั้ง

ตรวจสอบข้อต่อสำหรับเศษหรือความเสียหายก่อนการติดตั้ง

คลายที่หนีบข้อต่อแบบกลที่ปลายทั้งสองข้าง

แทรกปลายท่ออันแรกจนสุด (ตรวจสอบเครื่องหมายความลึก)

ขันแคลมป์แรกถึงแรงบิดที่ระบุ (ปกติ 5–8 นิวตันเมตร)

จัดตำแหน่งท่อที่สองแล้วสอดเข้าไปในปลายด้านตรงข้าม

ขันแคลมป์ที่สองและตรวจสอบการจัดตำแหน่ง

กดดันและตรวจสอบรอยรั่วที่จุดเชื่อมต่อทั้งสองจุด

ข้อกำหนดแรงบิดs

ขนาดท่อ	แรงบิดที่แนะนำ
4มม	3–5 นิวตันเมตร
6มม	4–6 นิวตันเมตร
8มม	5–7 นิวตันเมตร
10มม	6–8 นิวตันเมตร
12มม	7–10 นิวตันเมตร

คู่มือการเลือกวัสดุ

วัสดุ	ดีที่สุดสำหรับ	ช่วงอุณหภูมิ	ความต้านทานการกัดกร่อน	ค่าใช้จ่าย
สแตนเลส 304	กลางแจ้งทั่วไปเชิงพาณิชย์	-20 องศาถึง 80 องศา	สูง	ปานกลาง
สแตนเลส 316L	ชายฝั่ง เคมี อุตสาหกรรม	-20 องศาถึง 80 องศา	สูงมาก	สูง
ทองเหลือง	ในร่ม มีการป้องกันกลางแจ้ง	-10 องศาถึง 60 องศา	ปานกลาง	ต่ำ-ปานกลาง
เหล็กชุบสังกะสี	โครงการในร่มและงบประมาณ	-10 องศาถึง 60 องศา	ปานกลาง	ต่ำ
โพลีเมอร์ต้านทานรังสียูวี-	ที่อยู่อาศัยเชิงพาณิชย์เบา	-10 องศาถึง 50 องศา	ดี (ไม่-มีฤทธิ์กัดกร่อน)	ต่ำ

คำแนะนำในการบำรุงรักษา

ความถี่	งาน
รายเดือน	การตรวจสอบรอยรั่วหรือการเคลื่อนตัวของท่อด้วยสายตา
รายไตรมาส	ตรวจสอบความแน่นของแคลมป์และปรับแรงบิดใหม่หากจำเป็น
ครึ่งปี-	ตรวจสอบโอริง-ว่ามีการสึกหรอหรือการเสื่อมสภาพหรือไม่
เป็นประจำทุกปี	เปลี่ยนอุปกรณ์ที่เสียหายหรือสึกกร่อนอย่างหนัก

การกำหนดค่าทั่วไป

ขนาดท่อ	พิมพ์	หมายเลขชิ้นส่วน	ตัวเลือกวัสดุ
4มม	เท่ากัน	เอ็มเจซี-4-อี	SS, ทองเหลือง, โพลีเมอร์
6มม	เท่ากัน	เอ็มเจซี-6-อี	SS, ทองเหลือง, โพลีเมอร์
8มม	เท่ากัน	เอ็มเจซี-8-อี	SS, ทองเหลือง, เหล็ก
10มม	เท่ากัน	MJC-10-E	SS, ทองเหลือง, เหล็ก
12มม	เท่ากัน	MJC-12-E	เอสเอส, เหล็ก
8 มม.×6 มม	กำลังลด	เอ็มเจซี-86-อาร์	เอสเอสทองเหลือง
10มม.×8มม	กำลังลด	MJC-108-R	เอสเอสทองเหลือง
12มม.×10มม	กำลังลด	MJC-1210-R	เอสเอส, เหล็ก
6มม	สลิป-แก้ไข	เอ็มเจซี-SF6	เอสเอสทองเหลือง
8มม	สลิป-แก้ไข	เอ็มเจซี-SF8	เอสเอสทองเหลือง

คู่มือการแก้ไขปัญหา

ปัญหา	สาเหตุที่เป็นไปได้	สารละลาย
รั่วที่การเชื่อมต่อ	ใส่ท่อไม่เต็ม	ลดแรงกด ถอดออก ใส่กลับเข้าไปใหม่อย่างถูกต้อง
รั่วที่การเชื่อมต่อ	โอริงเสียหาย-	เปลี่ยนโอริงหรือคัปปลิ้งทั้งหมด
ท่อหลุดออกมา	ฟันที่สึกหรอ	เปลี่ยนข้อต่อฟิตติ้ง
การแทรกที่ยาก	ท่อไม่ตัดเป็นสี่เหลี่ยม	ตัดปลายท่อแบบเหลี่ยม
ความดันตก	เศษซากในข้อต่อ	ทำความสะอาดหรือเปลี่ยนข้อต่อ

บทสรุป

สำหรับการติดตั้งและซ่อมแซมระบบละอองน้ำที่ต้องการโซลูชันการเชื่อมต่อท่อที่เชื่อถือได้และปรับใช้ได้อย่างรวดเร็วข้อต่อทางกลมอบความสะดวกสบายที่ไม่มีใครเทียบได้ผ่านการออกแบบตัวยึดเชิงกลที่แข็งแกร่งและการซีลโอริงคู่-ที่ปราศจากการรั่วซึม- ด้วยตัวเลือกวัสดุที่หลากหลาย ช่วงขนาดที่ครอบคลุม และประสิทธิภาพที่ได้รับการพิสูจน์แล้วสำหรับการใช้งานในที่พักอาศัย อาคารพาณิชย์ และอุตสาหกรรมทั่วโลก โซลูชันข้อต่อทางกลนี้เสนอทางเลือกที่ดีเยี่ยมสำหรับผู้รับเหมา ผู้จัดการสิ่งอำนวยความสะดวก และนักออกแบบระบบที่ต้องการลดเวลาการติดตั้ง ลดค่าแรง และรับประกัน-ความสมบูรณ์ของท่อในระยะยาว- ทำให้เป็นข้อต่อที่ต้องการสำหรับเครือข่ายกระจายระบบพ่นหมอกแรงดันสูง-สมัยใหม่ ที่ซึ่งประสิทธิภาพ ความน่าเชื่อถือ และ-การติดตั้งที่เป็นมิตรต่อผู้ใช้เป็นข้อกำหนดที่สำคัญ
